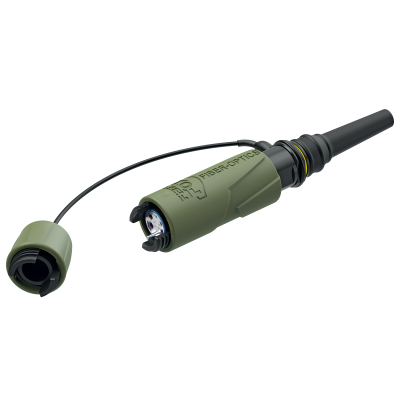

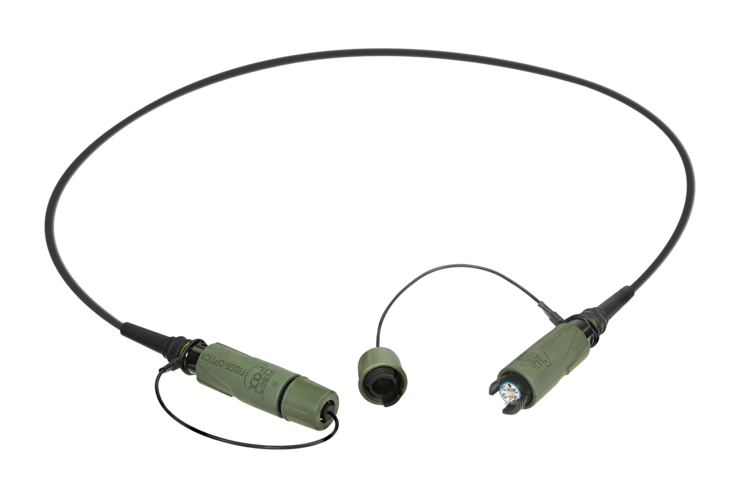

FIBERFOX EBC25 4CH 电缆连接器是一种扩束多模两性连接器,专为各种应用而设计。其防松螺母设计适用于各种工业、国防、政府甚至铁路应用。在严苛环境下,性能稳定和整体可靠性是至关重要的,创新型的设计保证了在这种环境下的调度能力。FIBERFOX EBC25 系列的耐温性能提高到 -46°C 至 71°C。连接器符合MIL-DTL-83526 军用规范,并与符合该标准的其他连接器兼容。
得益于扩束技术和精密的光学校准,连接系统对灰尘,泥土,液体和其他污染有着很高的免疫。FIBERFOX 两性耦合消除了对转换器,以及公、母配合的需要。电缆连接器是预装的,不作为一个单独的组件售卖。成品线缆可定制长度,可选用缆车或者空气卷轴包装。
Multimode order code | Multimode product code | Description | Singlemode order code | Singlemode product code | Description |
1036306 | NKO4M3-FG-0-005 | FIBERFOX EBC25 MM 4CH 5m OM3 Airspool | NKO4S-FG-0-005 | FIBERFOX EBC25 SM 4CH 5m Airspool | |
1036308 | NKO4M3-FG-0-010 | FIBERFOX EBC25 MM 4CH 10m OM3 Airspool | NKO4S-FG-0-010 | FIBERFOX EBC25 SM 4CH 10m Airspool | |
1036310 | NKO4M3-FG-0-020 | FIBERFOX EBC25 MM 4CH 20m OM3 Airspool | NKO4S-FG-0-020 | FIBERFOX EBC25 SM 4CH 20m Airspool | |
1036316 | NKO4M3-FG-0-050 | FIBERFOX EBC25 MM 4CH 50m OM3 Airspool | 1036547 | NKO4S-FG-0-050 | FIBERFOX EBC25 SM 4CH 50m Airspool |
1036320 | NKO4M3-FG-0-100 | FIBERFOX EBC25 MM 4CH 100m OM3 Airspool | 1036548 | NKO4S-FG-0-100 | FIBERFOX EBC25 SM 4CH 100m Airspool |
1036326 | NKO4M3-FG-0-150 | FIBERFOX EBC25 MM 4CH 150m OM3 Airspool | NKO4S-FG-0-150 | FIBERFOX EBC25 SM 4CH 150m Airspool | |
1036340 | NKO4M3-FG-2-050 | FIBERFOX EBC25 MM 4CH 50m OM3 Cablereel GT310 | 1037437 | NKO4S-FG-2-050 | FIBERFOX EBC25 SM 4CH 50m Cablereel GT310 |
1036346 | NKO4M3-FG-2-100 | FIBERFOX EBC25 MM 4CH 100m OM3 Cablereel GT310 | 1037438 | NKO4S-FG-2-100 | FIBERFOX EBC25 SM 4CH 100m Cablereel GT310 |
1036350 | NKO4M3-FG-2-150 | FIBERFOX EBC25 MM 4CH 150m OM3 Cablereel GT310 | NKO4S-FG-2-150 | FIBERFOX EBC25 SM 4CH 150m Cablereel GT310 | |
*Customized cable solutions with different length up on request |
Product | |
产品 | FIBERFOX EBC25 4CH |
类别 | 两性 |
Mechanical | |
抗张强度 | 1'800N |
压力荷载 | 50'000N |
使用寿命 | 10000 次插拔 |
抗撞击性能 | 4000 bumps 在 40g 加速度 |
抗振性能 | 10-500Hz, 0.75 振幅 在10g 加速度 |
Material | |
尾套 | 橡胶 (EPDM) |
内芯 | 钢 |
外壳 | 铝 |
外壳电镀 | 硬阳极电镀 |
夹线套 | 黄铜 |
Environmental | |
可然性 | UL 94 V-0 |
防护等级 | IP68 配合(15 米,24小时,符合 MIL-DTL-83526D 第 3.11.28 节) 和未配合(1米,24 小时) |
符合标准 | MIL-DTL-83526 |
运行温度 | -46°C 至 +71°C (-51°F 至 160°F) |
光纤 | |
多模插入损耗 | 普通 1.5dB 每连接 / 最大 2.5dB 每连接 |
多模回波损耗 | N/A |
单模回波损耗 | 普通 1.0 dB 最大 2.0 dB 每连接 (符合 IEC 61300-3-4) 最大 2.5dB 每连接 (符合 IEC 61300-3-34) |
单模插入损耗 | 普通 >32 dB(符合 IEC 61300-3-6) |
光纤连接器 | EBC25 |
光纤接线 | ISO / IEC 11801 |
移动电缆 | |
颜色 | 黑色,亮闪 |
内径 | 多模 50µm / 单模 9µm |
包层直径 | 125 µm |
注 | PUR, 无卤素 |
最小弯曲半径 | 5 cm |
光纤数量 | 4 |
电缆 | 聚芳基酰胺线 |
重量 | 23kg/km |
外径 | Ø 5.5 cm |
