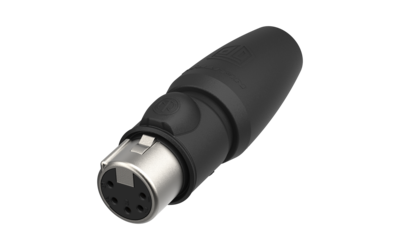

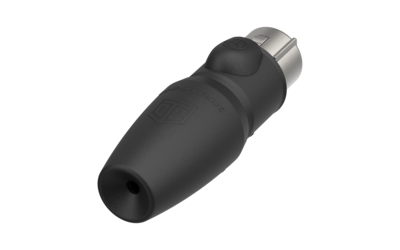

NC5FX1-TOP-14
5芯母头XLR电缆连接器，适配线径为8 mm - 10 mm线缆，TRUE OUTDOOR PROTECTED (TOP)，镀金触点
X-TOP系列是“耐用”的户外XLR电缆连接器。同对应的XLR TOP电缆和底座连接器连接后，实现户外保护等级（IP65和UL50E标准）。
标准镀金触点。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 适用于苛刻环境下的耐用密封XLR连接器
- IP65等级户外防护
- 使用高性能的抗紫外线材料
- 获得 UL50E 最高认证
技术信息
| Product | |
| 产品 | NC5FX1-TOP-14 |
| 连接类型 | XLR |
| 类别 | 母 |
| Electrical | |
| 触点间电容 | ≤ 4 pF |
| 触点电阻 | ≤ 3 mΩ |
| 绝缘强度 | 1.5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 16 A |
| 额定电压 | < 50 V |
| Mechanical | |
| 电缆外径 | 8.0 - 10.0mm |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 5000 次插拔 |
| 电线尺寸 | 最大1.0 mm² |
| 电线尺寸 | 最大18 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 闩式锁 |
| Material | |
| 尾套 | 抗UV橡胶 |
| 触点电镀 | 金镀于镍之上 |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | 聚酰胺(PA 6.6 30 % GR) |
| 锁材质 | St3K32 (锁) / Ck 67 (弹簧) |
| 外壳 | 锌压铸 (ZnAI4Cu1) |
| 外壳电镀 | 镍 |
| 夹线套 | 聚缩醛 |
| 密封夹套 | 抗UV橡胶 |
| Environmental | |
| 可燃性符合UL 94 | V0（内芯） |
| 符合标准 | IEC 61076-2-103 |
| 防护等级 | IP65, type 4 UL50E (配合) |
| 可焊性 | 符合IEC 68-2-20 |
| 运行温度 | -30 °C 至 +80 °C |
| 污染等级符合 IEC 60664-1 | II |
