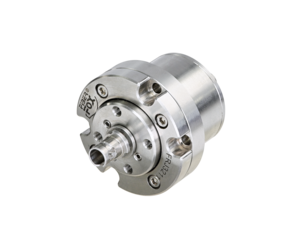

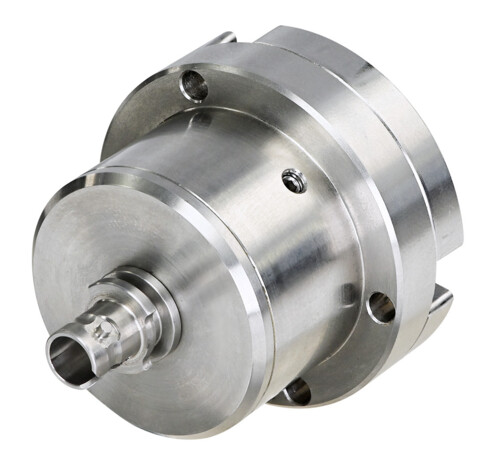

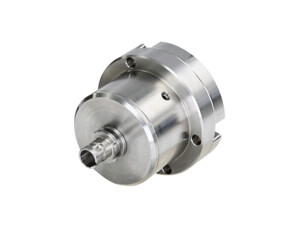

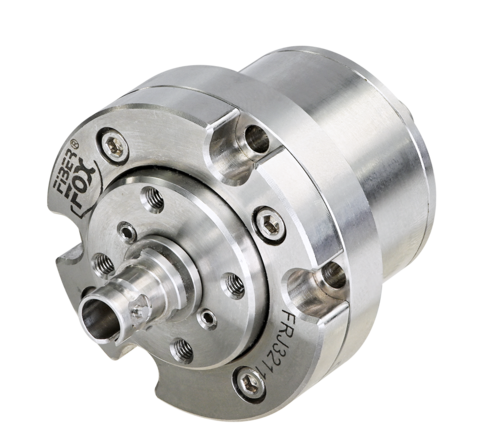

FIBERFOX 旋转接头
FIBERFOX旋转接头是一种扩大的光束多模解决方案，适配标准的ST连接。它极其适用于对旋转要求极高的工业应用，包括机器人、可再生能源（风力涡轮机）和国防（雷达站）。创新的设计确保了旋转系统中最大的灵活性和高数据率。
受益于扩束技术和精确的光学对准，该系统允许高旋转速度和多次旋转。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 双深度凹槽滚珠轴承支持旋转
- IP65等级防护，通过轴密封的两轴密封防尘室
- IP65等级防护，通过轴密封的两轴密封防尘室
- 使用极其友好
- 易于集成到普通ST跳线编码
- 850nm至1300nm波长的抗反射光学涂层
- 牢固紧凑设计，不锈钢部件
FIBERFOX 旋转接头
| Order code | Product code | Description |
| 1028479 | NORJ50M3-FX | FIBERFOX Rotary Joint 50um D42x60 OM3 ST/ST |

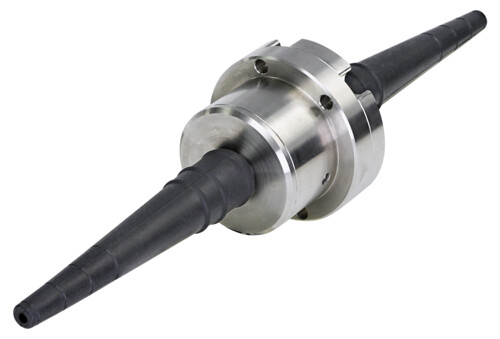

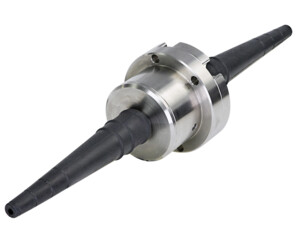

| 1028485 | SCRJ-FX | Sealing cover for ST Rotary Joint Connector D14x73.50 |
技术信息
| Product | |
| 产品 | FIBERFOX 旋转接头 |
| Electrical | |
| 旋转速度 | 最大 5.500 rpm |
| 使用寿命 | 5亿次转动 |
| 外径 | Ø 42mm |
| 定子外径 | Ø 32mm |
| 转子直径 | Ø 25.5mm |
| 总长度 | 60.2mm |
| 重量 | 230 g |
| Material | |
| 外壳 | 不锈钢 |
| 高性能润滑脂 | LGHP 2 (SKF) |
| Environmental | |
| 防护等级 | IP56 |
| 运行温度 | -40° C 至 +75° C |
| optical | |
| 插入损耗 - 常规 | 通常1.0 dB / 最大1.5 dB |
| 插入损耗 - @ 30 rpm | ≤ 1.0dB |
| 光纤连接 | ST |
