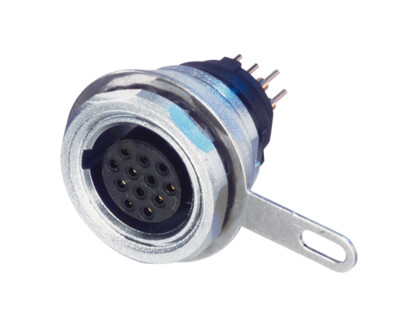

MPF12-V
12芯母座，垂直安装于PCB板上
miniCON系列凭借灵活简洁的设计，可以完美地使用到多极或工业应用领域中。坚固耐用的全金属结构提供推挽式锁定系统，达到超高性价比。
Selection of topics
特征和性能
下载
技术信息
特征和性能
- 镀铬拉丝外壳
- 推挽式自动锁定系统
- 精密制造，坚固耐用的全金属设计
- 镀金触点
- 全负荷底座，垂直PCB安装
技术信息
| Product | |
| 产品 | MPF12-V |
| 连接类型 | miniCON |
| 类别 | 母 |
| Electrical | |
| 接触电阻 | ≤ 8 mΩ |
| 绝缘强度 | 1 kVdc |
| 绝缘电阻 | > 0.5 GΩ |
| 单个触点额定电流 | 3 A |
| 额定电压 | < 50 V |
| Mechanical | |
| 电线尺寸 | 0,5 mm² |
| 电线尺寸 | 20 AWG |
| 接线 | 垂直PCB安装 |
| 锁紧装置 | 推拉 |
| 安装方向 | 后置安装 |
| 底座形状 | 14.10 mm |
| Material | |
| 触点电镀 | 0.2 µm AuCo |
| 触点 | 青铜 (CuSn6) |
| 内芯 | 聚酰胺 (PA 6.6) |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| Environmental | |
| 可燃性 | UL 94 V-0 |
| 防护等级 | IP 5X |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
