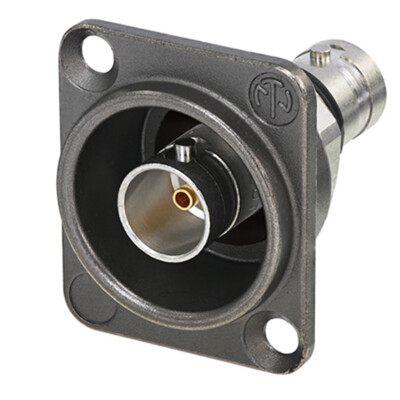

NBB75DFIX
隔板超高清BNC底座，直通，D型外壳，antraloy电镀
Neutrik超高清BNC底座在高频下提供低的回波损耗，用于高清数据信号传输。黄铜制的连接器外壳，为长期使用提供极其坚固及不磨损的连接系统。槽式设计，信号连接在D型外壳中受到很好的保护。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 优化的笼式镀金中心触点，适用于超高清如4K或8K信号传输
- 瑞士antraloy电镀
- 隔板安装
- 标准D型外壳，可嵌入式安装，防止受损
- 彩色标记环
- 完全同传统的BNC电缆连接器兼容
优化的回波损耗
Neutrik rearTWIST UHD BNC产品独特的绝缘及缩小的外直径中心插针设计，相比较传统的BNC连接器，超高清BNC为因线缆弯曲，非正确的连接器组装和错误的接口连接而产生的潜在阻抗偏离，提供了更多的回波损耗空间，防止信号中断。
更多详情，请参考Neutrik UHD BNC白皮书。

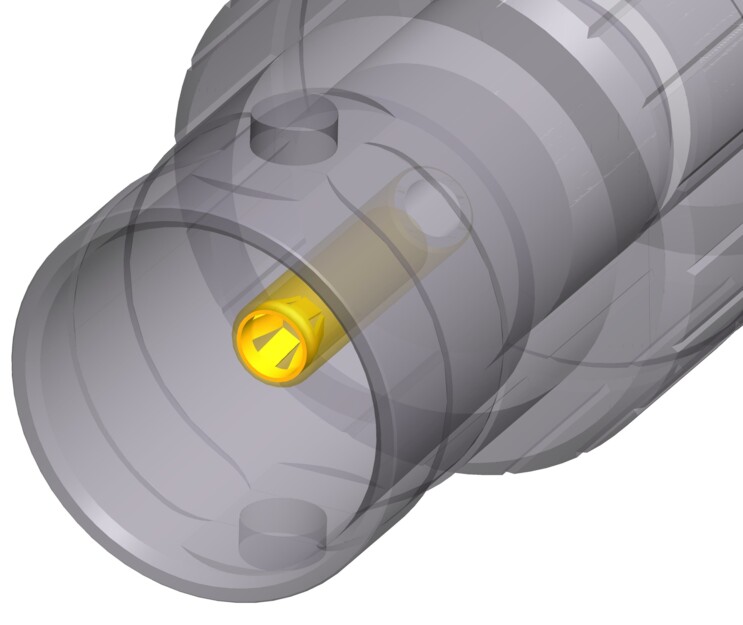

新型笼型触点
- 封闭式触点设计 - 坚固耐用
- 镀金笼型触点 - 提供最好的屏蔽保护和最小的接插阻力
技术信息
| Product | |
| 产品 | NBB75DFIX |
| 连接类型 | BNC 75 Ω |
| 类别 | 母 |
| Electrical | |
| Contact resistance | ≤ 3 mΩ |
| 外接触电阻 | ≤ 2 mΩ |
| 介电强度 | 1.5 kVdc |
| 阻抗 | 75 Ω |
| 绝缘强度 | > 5 GΩ |
| 额定电压 | < 50 V |
| 电压驻波比 | ≤1.06 / >30 dB 高至 6 GHz ≤1.13 / >24 dB 高至 12 GHz ≤1.22 / >20 dB 高至 18 Ghz |
| 信号类型 | UHD, SDI, 视频, AES/EBU, 复合信号, YUV, RGB, RGBH, RGBHV |
| Mechanical | |
| 插入力 | < 25 N |
| 使用寿命 | > 1000 次插拔 |
| 安装方向 | 前置安装 |
| 底座形状 | D型 |
| Material | |
| 触点 | 黄铜 (CuZn39Pb3), 0.2 µm AuCo (中心触点) |
| 外壳 | 聚缩醛 (POM) (绝缘外壳) |
| 外壳电镀 | Antraloy |
| D型外壳 | 锌压铸 (ZnAl4Cu1) |
| 内芯 | PTFE |
| Environmental | |
| 运行温度 | -30 °C 至 +85 °C |
