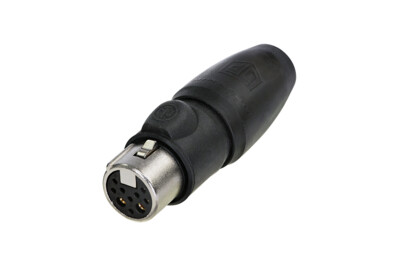

NC10FX-TOP
8+2芯母头XLR电缆连接器，TRUE OUTDOOR PROTECTION (TOP)
X-TOP系列是“耐用”的户外XLR电缆连接器。同对应的XLR TOP电缆和底座连接器连接后，实现户外保护等级（IP65和UL50E标准）。
标准镀金触点。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 适用于苛刻环境下的耐用密封XLR连接器
- 提供CAT 5e性能的数据传输，电源可高达16A和50V-超越PoE产品性能
- 提供IP65等级的户外保护
- 同RJ45型连接器相比，更加坚固
- 使用高性能的抗紫外线材料
- IEC 61984 认证
技术信息
| Product | |
| 产品 | NC10FX-TOP |
| 连接类型 | XLR |
| 类型 | 母 |
| Electrical | |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 1 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 触点数量 | 8 + 2 |
| 单个触点额定电流 | 16 A (电源插针), 3 A (数据插针) |
| 额定电压 | 50 V |
| 电缆屏蔽 - 外壳链接 | 可选择 |
| 传输性能 | CAT 5e |
| Mechanical | |
| 电缆外径 | 7.0 - 10.0 mm |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 2.5 mm²/<1 mm² |
| 8 x 24 AWG + 2 x 16AWG | |
| 终端 | 焊接触点 |
| 锁定装置 | 闩式锁 |
| Material | |
| 尾套 | 抗UV橡胶 |
| 触点电镀 | 金(Au) 镀于镍(Ni)之上 |
| 触点 | 黄铜 |
| 内芯 | 聚酰胺 |
| 锁材质 | St3K32 (锁) / Ck 67 (弹簧) |
| 外壳 | 锌压铸 |
| 外壳电镀 | 镍 |
| 夹线套 | 聚缩醛 |
| 密封夹套 | 抗UV橡胶 |
| Environmental | |
| 可燃性符合UL 94 | V-0(内芯) |
| 符合标准 | IEC 61076-2-103 |
| 防护等级符合IEC 60529 | IP65(连接状态下) |
| 可焊性 | 符合 IEC 60068-2-20 |
| 运行温度 | -30 °C 至 +80 °C |
| 污染等级 | II |
