NC10MDX-TOP
8+2 芯公头XLR底座连接器，户外应用真实保护TRUE OUTDOOR PROTECTED (TOP)
X-TOP系列是“耐用”的户外应用XLR电缆连接器。与相应的XLR TOP电缆连接器连接后，为户外应用提供保护（IP65和UL50E标准）。
标准镀金触点。
Selection of topics
特征和性能
下载
技术信息

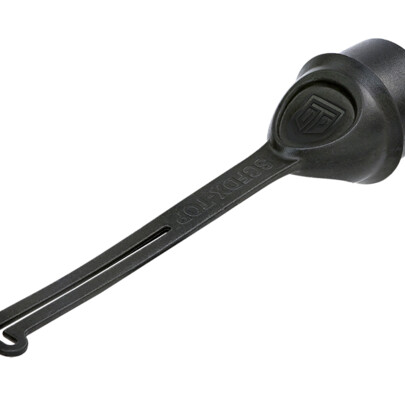

配件
特征和性能
- 适用于苛刻环境下的耐用密封XLR连接器
- 提供CAT 5e性能的数据传输，电源可高达16A和50V-超越PoE产品性能
- IP65 防护等级，通过与 XLR TOP 系列的相关电缆或底座连接器配接，获得符合 UL50E 标准的 TOP 认证
- 同RJ45型连接器相比，更加坚固
- 使用高性能的抗紫外线材料
- D型外壳使得产品同行业标准的D型安装尺寸相兼容
- IEC 61984 认证
- 插座的双接地触点提供了卓越的信号完整性
技术信息
| Product | |
| 产品 | NC10MDX-TOP |
| 连接类型 | XLR |
| 类别 | 公 |
| Electrical | |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 1 kVdc |
| 绝缘电阻 | > 10 GΩ |
| 触点数量 | 8 + 2 |
| 单个触点额定电流 | 16 A (电源插针), 3 A (数据插针) |
| 额定电压 | 50 V |
| 电缆屏蔽 - 外壳连接 | 可选择 |
| 传输性能 | CAT 5e |
| Mechanical | |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 接线 | 焊接触点 |
| 电线尺寸 | 2.5 mm²/<1 mm² 8 x 24 AWG + 2 x 16AWG |
| 安装方向 | 前置安装 |
| 底座形状 | D |
| Material | |
| 触点电镀 | 金(Au) 镀于镍(Ni)之上 |
| 触点 | 黄铜 |
| 内芯 | 聚酰胺 |
| 锁材质 | 不锈钢 |
| 垫圈 | TPE |
| 外壳 | 聚酰胺 |
| Environmental | |
| 可燃性符合UL 94 | V-0(内芯) |
| 符合标准 | IEC 61076-2-103 |
| 防护等级符合IEC 60529 | IP65 |
| 可焊性 | 符合 IEC 60068-2-20 |
| 运行温度 | -30 °C 至 +80 °C |
| 污染等级 | II |
