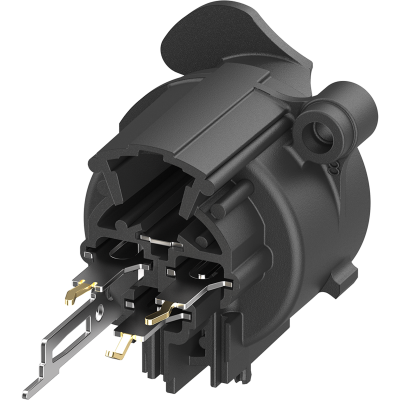

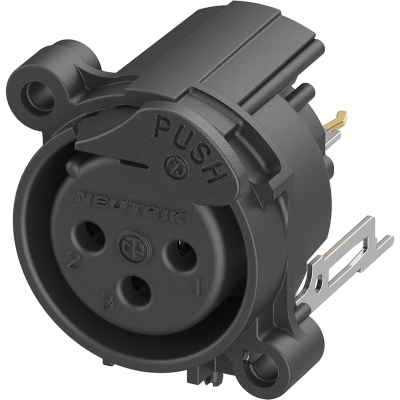

NC3FAV2-DAE
新品：ESD 保护按键，可提升静电防护和部件保护。
高工艺性艺术化底座，圆形塑料外壳的PCB安装面板XLR连接器。涵盖最小尺寸和最高堆积密度的产品（中心距离23mm）。牢固的镀金及抛光接插区域，最新设计的郁金香型触点接插件。通过非对称非金属按键提升了ESD性能。
全塑料 A 系列设计最节省空间，成本效益最高。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 采用复合材料按键，可防止静电放电和部件损坏
- 塑料外壳
- 最小尺寸和最高堆积密度的XLR插座
- 抛光的接插区域以及牢固的镀金
- 郁金香型母座触点
- 外壳可燃性符合UL94V-0
技术信息
| Product | |
| 产品 | NC3FAV2-DAE |
| 连接类型 | XLR |
| 类别 | 母 |
| Electrical | |
| 触点间电容 | ≤ 4 pF |
| 触点电阻 | ≤ 6 mΩ |
| 绝缘强度 | 1.5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 6 A |
| 额定电压 | < 50 V |
| 接地选择 | 单独的接地触点连接到外壳和面板，独立引脚 1 |
| Mechanical | |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 接线 | 垂直 PCB 安装 |
| 锁紧装置 | 闩式锁 |
| 安装方向 | 后置安装 |
| 底座形状 | A |
| 安装 | A 型螺丝 |
| Material | |
| 触点 | 青铜 (CuSn6) |
| 内芯 | 聚酰胺 (PA 6.6 30 % GR) |
| 锁材质 | 增强型聚酰胺 |
| Environmental | |
| 可燃性 | UL94 V-0 |
| 符合标准 | IEC 61076-2-103 |
| 防护等级 | IP 40 |
| 可焊性 | 符合IEC 68-2-20 |
| 运行温度 | -30 °C 至 +80 °C |
