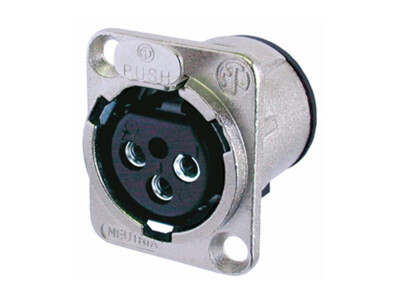

NC3FD-V
3芯母头XLR插座，垂直PCB安装面板，镀镍外壳，镀银触点
通用的D型金属机身XLR PCB安装面板系列，内芯的可移动性实现轻松组装，UL认证的零部件。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- D型金属外壳
- 3个屏蔽触点保证最佳的射频屏蔽
- 内芯可从连接器的后端移出并且通过内置闩锁回位—实现其同外壳组装前的PCB板测试和装配
- 前端或后端面板安装
技术信息
| Product | |
| 产品 | NC3FD-V |
| 连接类型 | XLR |
| 类别 | 母 |
| Electrical | |
| 触点间电容 | ≤ 4 pF |
| 接触电阻 | ≤ 5 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 6 A |
| 额定电压 | < 50 V |
| Mechanical | |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 接线 | 垂直PCB安装 |
| 锁紧装置 | 闩式锁 |
| 安装方向 | 后置安装 |
| 底座形状 | D |
| Material | |
| 触点电镀 | 2 µm Ni 之上镀的 2 µm Ag |
| 触点 | 青铜 (CuSn6) |
| 内芯 | PA66 |
| 锁材质 | 钢 Ck67 |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 镍 |
| Environmental | |
| 认证 | UL |
| 可燃性 | UL 94 V-0 |
| 符合标准 | IEC 61076-2-103 |
| 防护等级 | IP 40 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
