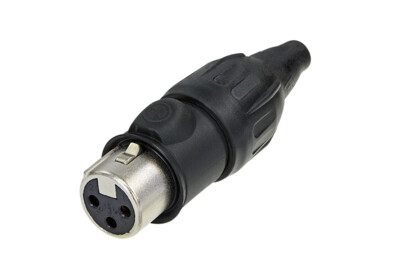

NC3FX-TOP
*停产*
直接替代/继代产品: NC3FX1-TOP
3芯母头XLR电缆连接器，TRUE OUTDOOR PROTECTED (TOP)
X-TOP系列是“耐用”的户外XLR电缆连接器。同对应的XLR TOP电缆和底座连接器连接后，实现户外保护等级（IP65和UL50E标准）。标准镀金触点。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 适用于苛刻环境下的耐用密封XLR连接器
- 提供符合IP65和UL50E标准的户外保护（与对应的TOP系列连接后）
- 使用高性能的抗紫外线材料
技术信息
| Product | |
| 产品 | NC3FX-TOP |
| 连接类型 | XLR |
| 类别 | 母 |
| Electrical | |
| 触点间电容 | ≤ 4 pF |
| 触点电阻 | ≤ 3 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 16 A |
| 额定电压 | < 50 V |
| Mechanical | |
| 电缆外径 | 5.0 - 8.0 mm |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 5000 次插拔 |
| 电线尺寸 | 最大1.5 mm² |
| 电线尺寸 | 最大16 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 闩式锁 |
| Material | |
| 尾套 | 抗UV橡胶 |
| 触点电镀 | 0.2 µm硬合金镀于2 µm镍之上 |
| 触点 | 青铜(CuSn8) |
| 内芯 | 聚酰胺 (PA66) |
| 锁材质 | St3K32 (锁) / Ck 67 (弹簧) |
| 外壳 | 锌压铸 (ZnAI4Cu1) |
| 外壳电镀 | 镍 |
| 夹线套 | 聚缩醛 (POM) |
| 密封夹套 | 抗UV橡胶 |
| Environmental | |
| 认证 | UL |
| 可燃性 | UL 94 V-0 |
| 符合标准 | IEC 61076-2-103 |
| 防护等级 | IP65 |
| 可焊性 | 符合IEC 68-2-20 |
| 运行温度 | -30 °C 至 +80 °C |
