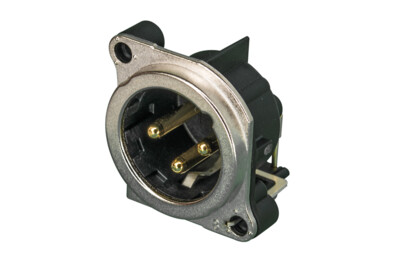

NC3MBH-1
3芯公头XLR插座，接地方式：与外壳，前面板和插针1相连的接地触点，钢制固定环，水平PCB安装面板
有着同A系列相同的性能，并且额外具有金属固定法兰，为底座提供持续的全方位的接地触点，保证最好的电磁兼容性。UL认证零件。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 最小尺寸的XLR插座，拥有最高堆积密度
- 金属固定法兰为底座提供持续的全方位的接地触点，保证最好的电磁兼容性
- 外壳可燃性符合UL94V-0
技术信息
| Product | |
| 产品 | NC3MBH-1 |
| 连接类型 | XLR |
| 类别 | 公 |
| Electrical | |
| 触点间电容 | ≤ 4 pF |
| 接触电阻 | ≤ 6 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | 10 GΩ (初始) |
| 单个触点额定电流 | 6 A |
| 额定电压 | < 50 V |
| 接地选择 | 可连接引脚 1 到外壳和面板 |
| Mechanical | |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 接线 | 水平PCB安装 |
| 锁紧装置 | 闩式锁 |
| 安装方向 | 后置安装 |
| 底座形状 | B |
| 安装 | B型螺钉 |
| Material | |
| 触点电镀 | 2µm NiP15 之上镀的 0.2 µm AuCo (Tribor®) |
| 触点 | 黄铜 (CuZn35Pb2) |
| 内芯 | 聚酰胺 (PA 6.6 30 % GR) |
| 锁材质 | Ck 67 钢，经处理 |
| 环 | 锌压铸 (ZnAl4Cu1)，gal Ni |
| Environmental | |
| 认证 | UL |
| 可燃性 | UL 94 V-0 |
| 符合标准 | IEC 61076-2-103 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
