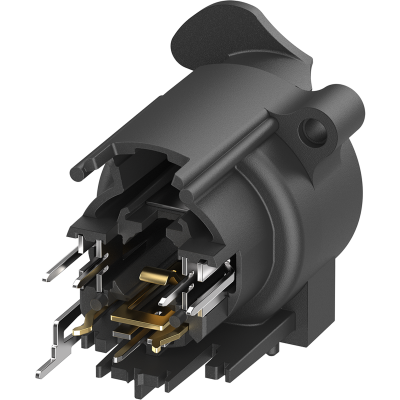

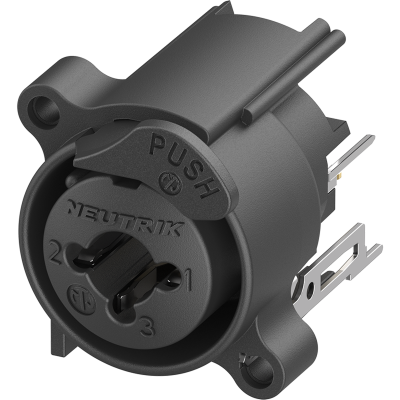

NCJ6FA-V-AE
新品：ESD 保护按键，可提升静电防护和部件保护。
XLR/插座组合底座，同时包含3芯XLR以及6.35mm插座。通过非对称非金属按键提升了ESD性能。
全塑料 A 系列设计最节省空间，成本效益最高。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 采用复合材料按键，可防止静电放电和部件损坏
- 显著的空间节省—相比较于之前的Combo产品，空间节省提高15%
- 在同一XLR外壳里，拥有3芯XLR以及6.35mm TRS插座，起到平衡麦克风和线路和乐器输入的作用
- 非常低的导体电容—适合于数字音频应用
- 一个外壳，两个连接器—可观的成本，材料及人力节省
- 前端面板开孔尺寸同Neutrik XLR A系列兼容
技术信息
| Product | |
| 产品 | NCJ6FA-V-AE |
| 连接类型 | Combo |
| 类别 | 母 |
| Electrical | |
| 触点电阻 | < 10 mΩ (XLR) |
| 触点电阻 | < 10 mΩ (插座) |
| 绝缘强度 | 1.5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 3 A (XLR) |
| 单个触点额定电流 | 3 A (插座) |
| 额定电压 | < 50 V |
| Mechanical | |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 面板厚度 | 最大 3 mm (0.12'') |
| 接线 | 垂直PCB安装 |
| 锁紧装置 | 闩式锁 |
| 安装方向 | 后置安装 |
| 安装 | A 型螺丝 |
| Material | |
| 触点电镀 | gal 0.2 µm AuCo (XLR), gal 0.2 µm Ag (Jack RS), 钯, 3 µm NiP 之上镀的 0.1 µm Pd |
| 触点 | 青铜 (CuSn6) |
| 内芯 | 聚酰胺 (PA66) |
| 锁材质 | 增强型聚酰胺 |
| Environmental | |
| 可燃性 | UL94 V-0 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C 至 +80 °C |
