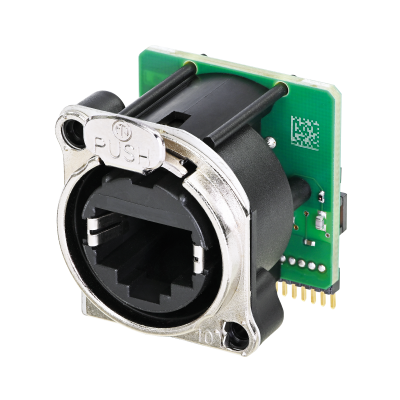

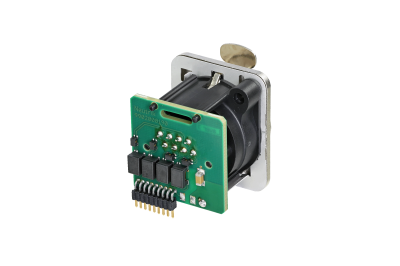

NE8FBH-M-Gb
etherCON Magnetics是水平PCB etherCON底座连接器，具有磁集成技术，提供电隔离和过电压保护。
与标准设计相比，这些特性节省了设备中的PCB空间，并且改进提升了频率响应。
注意:本产品严禁用于PoE系统。在PoE系统中使用可能会损坏连接器。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 底座连接器，集成了磁学设计
- 空间节省设计，消除了对高频部分的需求，否则客户主板上需要
- 使用部件：变压器、铁氧体磁芯和Bob Smith终端，用于在没有电缆连接的情况下的自动终止
- 节省PCB成本（约20个零件）
- 支持电压模式应用
- 在过电压伤害的情况下，可以只更换连接器，主板仍然是安全的
- Cat 5e（100Mbits和1Gbits）传输性能符合IEEE 802.3、802.3b和802.3ab标准
- 使用机加工设计的变压器，具有最低的串扰衰减能力
- 高达2 kV的过电压保护
- 适配etherCON NE8MC*, NE8MX*或任何标准RJ45插头
- 根据客户安装的可选电容，1Gb/s的过压保护可高达到2kV
- 接地板连接
注意:与etherCON Cat 6 NE8MC6-MO不适配
技术信息
| Product | |
| 产品 | NE8FBH-M-Gb |
| 类别 | 母 |
| Electrical | |
| 绝缘强度 | 1 kVdc |
| 绝缘电阻 | > 0.5 GΩ |
| 触点数量 | 9 |
| 单个触点额定电流 | 1.5 A |
| 额定电压 | < 50 V |
| 传输性能 | CAT5e, 符合TIA/EIA 586C.2, IEC11801 |
| 频率范围 | 1 – 100 MHz |
| 本产品严禁用于PoE系统！ |
| Mechanical | |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 面板厚度 | 最大 4 mm (0.16’) |
| 接线 | 水平PCB安装 |
| 锁紧装置 | 闩式锁 |
| 底座形状 | B |
| Material | |
| 触点电镀 | 金(Au) |
| 触点 | 青铜 |
| 内芯 | PBTP |
| 外壳 | 锌压铸 |
| 外壳电镀 | 镍 |
| Environmental | |
| 可燃性符合UL 94 | V-0 |
| 防护等级符合IEC 60529 | IP 40 |
| 运行温度 | -30 °C 至 +80 °C |
| 最高工作温度 | +80 °C |
| 可焊性 | 符合IEC 68-2-20 |
| 污染等级符合 IEC 60664-1 | II |
| 爆炸环境 | 不能在爆炸性环境中使用！ |
