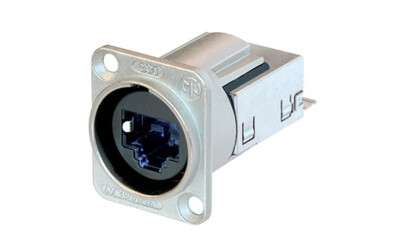

NE8FDY-C6
etherCON CAT6 D型面板连接器带金属外壳和安全的锁定系统，它提供一个“免工具”和“气密式”的IDC终端，致使电缆组装简易快速。
注意! 只适用于NE8MC6-MO，NKE6S-*和通用RJ45插头。不适用于etherCON电缆连接器NE8MC*、NE8MX*和CAT6A电缆连接器NE8MX6*。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- CAT6规则 – 数据传输率达10 GBit/s
- CAT6特征 – 数据传输快，高带宽
- IP65 – 在连接状态下防尘防水
- 屏蔽系统 – 高防噪，防电磁干扰
- 推拉系统 – 安全可靠的锁定系统
- 面板连接器接地跳线提供可选的接地方式
- 气密式IDC终端，免工具
- CAT6e / EA 等级符合 TIA/EIA 568C 和 ISO/IEC 11801
- 符合 IEEE 802.3bt 标准的 PoE 4 类 8 级 (100W)
技术信息
| Product | |
| 产品 | NE8FDY-C6 |
| 类别 | 母 |
| Electrical | |
| 接触电阻 | < 50 mΩ |
| 绝缘强度 | 1 kVdc |
| 频率范围 | 1 - 250 MHz |
| 绝缘电阻 | > 0.5 GΩ |
| 单个触点额定电流 | 1,5 A |
| 额定电压 | ≤ 57 V |
| 传输性能 | CAT5e 符合 TIA/EIA 568C 通道规格 EA等级符合 ISO/IEC 11801 通道规格 |
| 以太网供电 | 符合 IEEE 802.3bt 标准的 PoE 4 类 8 级 (100W) |
| Mechanical | |
| 插入力 | ≤ 40 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 面板厚度 | 最大 3 mm , 0.12'' |
| 电线尺寸 | 实心: 0.205 - 0.324 mm² (AWG 24 – AWG 22) |
| 电线尺寸 | 绞线: 0.141 – 0.355 mm² (AWG 26/7 – AWG 22/7) |
| 锁紧装置 | 推拉 |
| 底座形状 | D |
| Material | |
| 触点电镀 | 0.7 µm Au over 1.2 µm Ni plating |
| 触点 | 青铜 (CuSn8) |
| 内芯 | 聚碳酸酯 |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | Nickel |
| 夹线套 | 不锈钢 |
| Environmental | |
| 可燃性 | UL 94 HB |
| 防护等级 | IP 65 |
| 运行温度 | -10 °C to +60 °C |
| 符合标准 | ISO/IEC 11801-1 Ed. 1.0 (2017-11) IEC 60603-7-3 Ed.2.0 (2010-04) IEC 60512-99-002 Ed.2.0 (2022-01) IEC 60512-9-3 (2011-06) |
