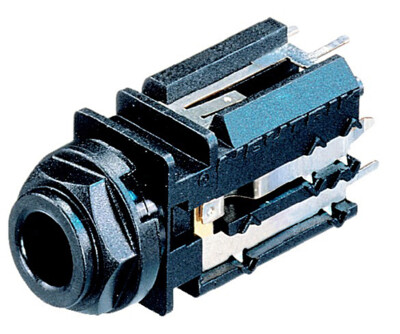

NJ5FD-V
2 x开关（常规）立体声插口（T/TN/R/RN/S）
PCB垂直面板安装插口，A标准版本，带镀金触点和独一无二的快速安装螺帽以提供快速的面板安装。分开的机械性锁闩和电子触点提供高保持力，结合低插入压力。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 坚固的压缩塑料外壳提供机械与电气的可靠性
- 快速螺帽安装系统通过旋钮安装螺帽大幅度减少了组装时间
- 它的保持力是由一个特别的弹簧实现的，与触点隔离
- 与插头配套，根据EIA RS-453
技术信息
| Product | |
| 产品 | NJ5FD-V |
| 连接类型 | 插座 |
| 类别 | 母 |
| Electrical | |
| 触点电阻 | < 10 mΩ (初始) |
| 触点电阻 | < 15 mΩ |
| 绝缘强度 | 1 kVdc |
| 绝缘电阻 | ≥ 1 GΩ @ 500 V dc |
| 单个触点额定电流 | 3 A |
| 单个触点额定电流 | 0,25 A @ 12 V (开关触点) |
| 开关触点 | 2 |
| Mechanical | |
| 插入力 | < 20 N |
| 使用寿命 | > 10000 次插拔 |
| 面板厚度 | 1.2 - 1.5 mm (0.047' - 0.06') |
| 电线尺寸 | |
| 接线 | 垂直PCB安装 |
| 锁紧装置 | 保持弹簧 |
| 安装方向 | 后置安装 |
| 底座形状 | 12 mm |
| 螺帽拧开转矩 | 25 N cm / 9.84 N in |
| Material | |
| 螺帽 / 螺母 / 垫圈 | 聚缩醛 (POM) |
| 触点电镀 | 0.2 µm Au |
| 触点 | 青铜 (CuSn6) |
| 外壳 | 聚酰胺 (PA 6.6 30 % GR) |
| Environmental | |
| 符合标准 | EIA RS 453, IEC 60603-11 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -25 °C to +70 °C |
