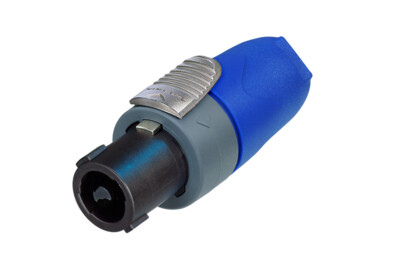

NL2FX
* 停产 * ，请订阅: NL2FXX-W-S
2芯电缆连接器，卡盘式夹线套
具备行业标准的扬声器连接系统提供极其可靠与坚固的电缆连接器，并带有可靠的锁定系统。它们以坚固的带螺丝型终端的触点为特征，并包含标准带焊接终端的焊线保护系统。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 现有32 A rms
- 仅有3种部件，便于组装
- 高压缩材料 – 使用寿命长，可靠性高
- 简易并极其精密的锁定系统“快速锁定”
- 1只夹线套，卡盘用于直径为7至14.5 mm的电缆
- 改良的锁闩
- 可同4芯底座连接器适配，通过+1/-1触点实现连接
- 符合 IEC61984 认证
- 适配于符合 IEC62368-1 标准的设备
技术信息
| Product | |
| 产品 | NL2FX |
| 连接类型 | speakON |
| 类别 | 母 |
| Electrical | |
| 触点电阻 | < 2 mΩ |
| 绝缘强度 | 4 kVdc (峰值) |
| 绝缘电阻 | > 1 GΩ (湿热测试之后) |
| 单个触点额定电流 | 持续 32 A rms |
| 额定电压 | 250 V ac |
| 注意 | speakON不能用作交流电源或电源连接器! speakON不能用作交流电源或电源连接器! 注意：不能用于中断电流! |
| Mechanical | |
| 电缆外径 | 6 - 10 mm |
| 电缆保持力 | ≥ 220 N (取决于电缆外径和材料) |
| 使用寿命 | > 5000 次插拔 |
| 电线尺寸 | 1.5 - 4 mm² |
| 电线尺寸 | 16 - 12 AWG |
| 接线 | 螺钉型终端或焊接 |
| 锁紧装置 | 快速锁定（闩） |
| Material | |
| 触点电镀 | 4 µm Ag |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | Polyamide (PA 66) |
| 锁材质 | 锌压铸 (ZnAl4Cu1) |
| 外壳 | PBTP 20 % GR |
| 夹线套 | 聚缩醛 (POM) |
| Environmental | |
| 可燃性 | UL 94 V-0 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
