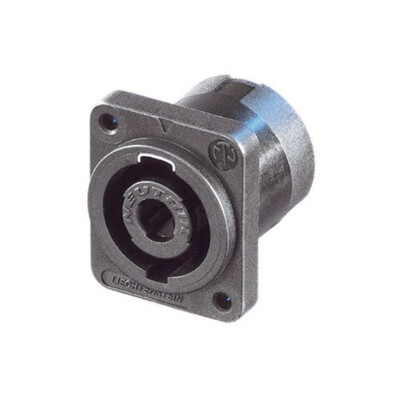

NL4MD-V-1
*停产* 请查阅新品 NL4MDXX-V-3
4芯底座，灰色D型法兰，自攻螺丝孔(A型)，垂直PCB安装
speakON面板安装连接器是扩音器/扬声器连接系统领域的行业标准。它以独一无二的全金属锁定系统，一次即现完全锁定为特征。此系列speakON坚固，用途广，并且便于安装。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 现有30 A rms持续额定功率
- 玻璃纤维材料使其极度坚固可靠
- 精密的键槽提供安全安装
- 安全的扭转锁定系统
- 锁定区域采用金属内芯
- 密闭式设计– 实现扬声器应用最优化
- 商标认证并带独一无二的全息图 – 确保真实可靠的Neutrik品质
技术信息
| Product | |
| 产品 | NL4MD-V-1 |
| 连接类型 | speakON |
| 类别 | 公 |
| Electrical | |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 4 kVdc (峰值) |
| 绝缘电阻 | > 1 GΩ (湿热之后) |
| 单个触点额定电流 | 持续 30 A rms |
| 单个触点额定电流 | 40 A 音频信号, 50 % 占空比 |
| 额定电压 | 250 V ac |
| 注意 | speakON不能用作交流电源或电源连接器! |
| Mechanical | |
| 使用寿命 | > 5000 次插拔 |
| 接线 | 垂直PCB安装 |
| 锁紧装置 | 快速锁定 |
| 安装方向 | 后置安装 |
| 底座形状 | D |
| 布局 | 标准孔位，自攻螺丝孔(A型) |
| Material | |
| 触点电镀 | 4 µm Ag |
| 触点 | 青铜 (CuSn6) |
| 外壳 | 聚酰胺 (PA 6 30 % GR) 灰 |
| Environmental | |
| 可燃性 | UL 94 HB |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
