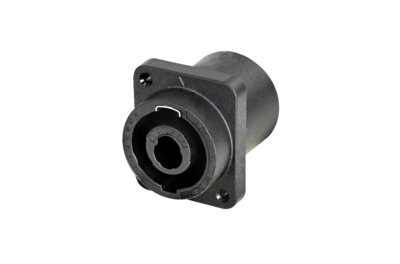

NLJ2MDXX-V
2芯speakON插口与1/4"插座组合，PCB水平安装，与NL4MD-V具有相同的焊垫以及面板开口
此连接器产品完全符合IEC 62368-1标准，其组件认证符合IEC 61984。
speakON/插口组合式面板安装连接器，它结合了一个speakON底座及一个1/4" 2芯插口，并允许与任何插头配套连接使用。SpeakON Combo可与所有的2芯，4芯speakON电缆连接器以及2针1/4"插头配套使用。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- IEC 61984 认证，其组件认证符合 IEC 62368-1
- 玻璃纤维增强 V-0 材料 – 极其坚固耐用
- 多功能，节省空间和成本 – speakON D型插座与1/4"插口组合

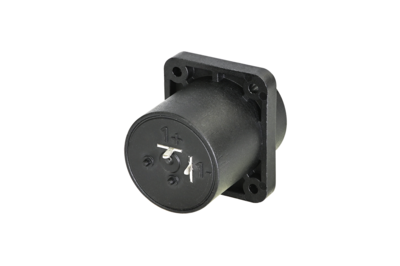

- PA-焊线，1+连接至尖端，1-连接至套管
- PCB后部安装
Technical Information
| Product | |
| 产品 | NLJ2MDXX-V |
| 类别 | 公 |
| Electrical | |
| 触点电阻 | ≤ 3 mΩ |
| 绝缘强度 - speakON | 2.5 kV ac |
| 绝缘电阻 | > 1 GΩ (湿热测试之后) |
| 单个触点额定电流 - speakON | 15 A rms 持续 (符合 IEC 61984) |
| 绝缘强度 - 1/4' 插座 | 250 V ac |
| 单个触点额定电流 - 1/4' 插座 | 1.5 kV dc |
| 额定电压 - 1/4' 插座 | 50 V ac |
| 注意 | speakON 不能用作交流电源或电源连接器! |
| Mechanical | |
| 使用寿命 | > 5000 次插拔 |
| 终端 | 水平PCB安装 |
| 锁紧装置 | 快速锁定 |
| 安装方向 | 后置安装 |
| 布局 | 标准孔位，自攻螺丝孔(A型) |
| Material | |
| 触点电镀 | Ag |
| 触点 | 铜合金 |
| 外壳 | 聚酰胺 (PA 6.6) |
| Environmental | |
| 运行温度 (LLT – ULT) | -30 °C 至 +80 °C |
| 污染程度符合IEC 60664-1 | 2 |
| 防护等级符合IEC 60529 | IP 20 |
| 可燃性符合UL 94 | V-0 |
| 可焊性 | 符合IEC 60068-2-20 |
