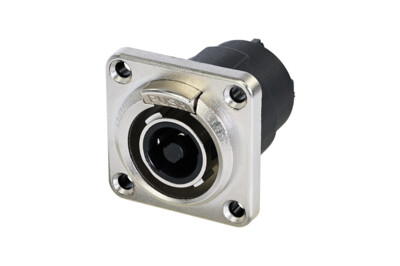

NLT4FPXX
4芯母座，金属外壳，焊接触点，埋头孔
此连接器产品完全符合IEC 62368-1标准，其组件认证符合IEC 61984。
speakON STXX系列是专门为重负荷下的扩音器-扬声器应用例如专业巡演而设计的。极度坚固耐用的STXX系列以全金属外壳为特征。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- IEC 61984 认证，符合 IEC 62368-1
- 极度坚固耐用的金属外壳和玻璃纤维增强 V-0 材料内芯设计，适用于苛刻的环境中
- 精密的“快速锁定”系统
- 内置衬圈在配合状态下提供IP54的防水标准
- 密封设计-为扬声器应用进行优化
技术信息
| Product | |
| 产品 | NLT4FPXX |
| 类别 | 母 |
| Electrical | |
| 接触电阻 | < 2 mΩ |
| 绝缘强度 | 2.8 kVac |
| 绝缘电阻 | >0.1 GΩ (湿热测试之后) |
| 单个触点额定电流 | 持续 30 A rms |
| 额定电压 | 250 V ac |
| 注意 | speakON不能用作交流电源或电源连接器! |
| Mechanical | |
| 使用寿命 | > 5000 次插拔 |
| 电线尺寸 | 6 mm² |
| 电线尺寸 | 10 AWG |
| 终端 | 焊接触点 |
| 锁紧装置 | 快速锁定 |
| 安装方向 | 后置 / 前置安装 |
| 底座形状 | 方形G型法兰 |
| 布局 | 四个通孔 |
| Material | |
| 触点电镀 | Ag |
| 触点 | 铜合金 |
| 外壳 | 锌压铸，镀镍 |
| 内芯 | 聚酰胺 (PA 66) |
| 锁材质 | 锌压铸，镀镍 |
| Environmental | |
| 运行温度 | -30 °C 至 +80 °C |
| 可燃性 | UL 94 V-0 |
| 防护等级 | IP 54 (配合状态下) |
| 可焊性 | 符合 IEC68-2-20 |
