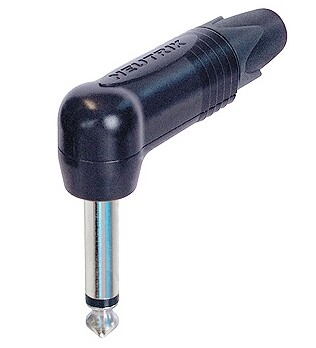

1/4"大二芯专业直角插头,镀镍触点,镀黑外壳
重负荷大二芯专业插头系列,基于原有C系列的改进设计,提供最可能薄的A-标准1/4"插头,并带有独一无二的Neutrik卡盘式夹线套。纤细流线型的外壳宽度14.5 mm达到了最密集插头行业最新的需求(插头宽度15.88mm)。
精密制造的一片式不带铆钉接触片使它独一无二,并避免卡在插口中或折断。
X系列插头适用于所有需求,例如吉他,音频线,接线盒,扬声器,扩音器和调音台。
Product | |
产品 | NP2RX-BAG |
连接类型 | Plug |
类别 | 公 |
Electrical | |
触点电阻 | 取决于适配的连接器 |
绝缘强度 | 1 kVdc |
绝缘电阻 | > 2 GΩ (初始) |
单个触点额定电流 | 取决于适配的连接器 |
额定电压 | < 50 V |
Mechanical | |
电缆外径 | 4 - 7 mm |
使用寿命 | > 1000 次插拔 |
电线尺寸 | 1 mm² |
电线尺寸 | 18 AWG |
接线 | 焊接触点 |
Material | |
尾套 | 聚缩醛 (POM) + PU |
触点电镀 | 2 µm Ni (Su) |
触点 | 黄铜 (CuZn39Pb3) |
内芯 | 聚酰胺 (PA 6.6 30 % GR) |
外壳 | 锌压铸 (ZnAl4Cu1) |
外壳电镀 | KTL coating |
夹线套 | 聚缩醛 (POM) |
Environmental | |
符合标准 | IEC 60603-11 / EIA RS-453 |
可焊性 | 符合 IEC 68-2-20 |
运行温度 | -20 °C to +65 °C |
