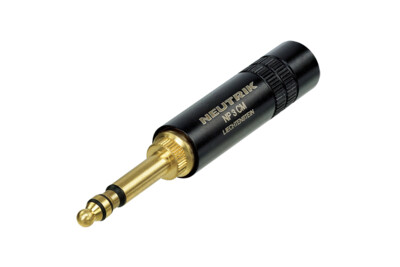

0.206" MIL插头(MIL-P-642/5A),黑色金属外壳,黄铜触点
专业B标准MIL型设计跳线插头,根据B标准BPO316和MIL标准MIL-P-642/*。它们以具备标准Neutrik跳线插头类似结构为特征,具有卡盘式夹线套和纤细的流线型金属芯管,达到军事通讯的高标准要求。这种类型的插头不可与标准1/4"插口(acc. EIA RS453)和跳线盘兼容。
Product | |
产品 | NP3CM-B |
连接类型 | 插头 |
类别 | 公 |
Electrical | |
触点电阻 | 取决于适配的连接器 |
绝缘强度 | 1 kVdc |
绝缘电阻 | > 2 GΩ (初始) |
单个触点额定电流 | 取决于适配的连接器 |
额定电压 | < 50 V |
Mechanical | |
电缆外径 | 4 - 7 mm |
使用寿命 | > 1000 次插拔 |
电线尺寸 | 0,5 mm² |
电线尺寸 | 20 AWG |
接线 | 焊接触点 |
Material | |
尾套 | 聚缩醛 (POM) + PU |
触点电镀 | 2 µm 黄铜 |
触点 | 黄铜 (CuZn39Pb3) |
内芯 | 聚酰胺 (PA 6.6 30 % GR) |
外壳 | 黄铜 (CuZn39Pb3) |
外壳电镀 | 镀黑 |
夹线套 | 聚缩醛 (POM) |
Environmental | |
符合标准 | MIL-P642/5A |
可焊性 | 符合 IEC 68-2-20 |
运行温度 | -20 °C to +65 °C |
