特征和性能
- 世界上最小的圆形多极可锁定连接器
- 坚固的金属外壳，具有镀金触点
- 可靠，应用领域广，如医疗设备，监控系统，传感器或音频应用，例如微型或无线扩音器和携带式混频器
- 预先适配接点1
技术信息
| Product | |

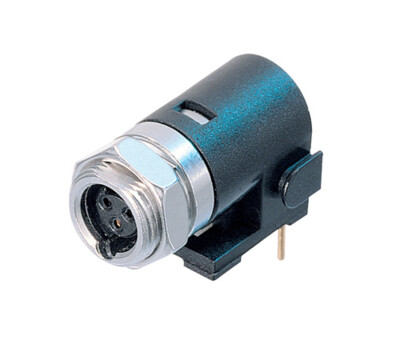

| 产品 | NP3F-H |
| 连接类型 | nanoCON |
| 类别 | 母 |
| Electrical | |
| 接触电阻 | ≤ 12 mΩ |
| 绝缘强度 | 1 kVdc |
| 绝缘电阻 | > 1 GΩ (湿热测试之后 IEC 68-2-30) |
| 单个触点额定电流 | 2 A |
| 额定电压 | < 50 V |
| Mechanical | |
| 使用寿命 | 500 次插拔 |
| 电线尺寸 | 0.2 mm² / 0.14 mm² (实线/绞线) |
| 电线尺寸 | 24 AWG / 26 AWG |
| 接线 | 水平PCB安装 |
| 锁紧装置 | 闩式锁 |
| 安装方向 | 后置安装 |
| 底座形状 | 7 mm |
| Material | |
| 触点电镀 | 0.5 µm Au |
| 触点 | 黄铜 (CuZn35Pb2) |
| 内芯 | PETP |
| 外壳 | 黄铜 (CuZn39Pb2) |
| Environmental | |
| 可燃性 | UL 94 V-0 |
| 防护等级 | IP 40 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
