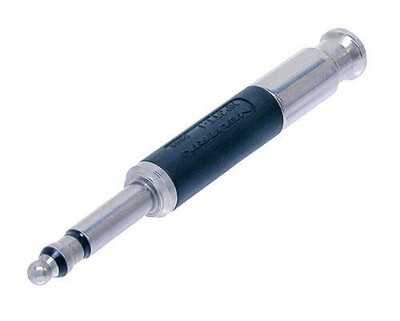

NP3TT-1-B
4.4 mm (0.173")小型迷你跳线插头，T + R焊接终端，S压接终端，HEX压接电缆夹线套，黑色塑料外壳，镀镍触点。是TT类跳线盘理想的选择。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 为专业音频应用而设计
- 坚固的人体工程学设计 – 寿命长，可靠
- 标准HEX压接电缆夹线套，保护屏蔽终端和电缆保持
- 可选彩色套管用于编码标记
技术信息
| Product | |
| 产品 | NP3TT-1-B |
| 连接类型 | 插头 |
| 类别 | 公 |
| Electrical | |
| 触点电阻 | 取决于适配的连接器 |
| 绝缘强度 | 1 kVdc |
| 绝缘电阻 | > 2 GΩ (初始) |
| 单个触点额定电流 | 取决于适配的连接器 |
| 额定电压 | < 50 V |
| Mechanical | |
| 电缆外径 | 4 - 4.8 mm |
| 压接尺寸 | 5 HEX压接 (屏蔽) |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 0,25 mm² |
| 电线尺寸 | 24 AWG |
| 接线 | 焊接触点 |
| Material | |
| 尾套 | 聚缩醛 (POM) + PU |
| 触点电镀 | 2 µm Ni (Su) |
| 触点 | 青铜 (CuSn6) (尖端) |
| 内芯 | 聚酰胺 (PA 6.6 30 % GR) |
| 外壳 | 黄铜 (CuZn39Pb3) |
| 外壳电镀 | 2 µm Ni (Su) + PA 6 30% GR (黑) |
| Environmental | |
| 符合标准 | MIL-P-642/13 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -20 °C to +65 °C |
