NYS-SPP-L1

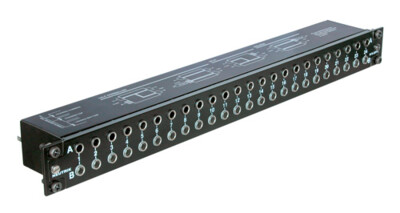

NYS-SPP-L1是一款经济适用，精美磨光设计的1/4“模块化跳线板，用于19"支架安装(19" x 1U)，带加固金属外壳。PCB布线上的48个平衡通道（前端24对和后部24对通讯通道）可以单独接地或抽选通道号码自行组合。
PCB经过前后面板的适当夹紧加固，这确保了在重置跳线板结构时，可防止任何小部件（例如螺帽）的丢失。灰色的插座可简单用作标准识别元素。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 每通道可单独接地
- 加固金属外壳
- 改进的触点设计，减少连接时卡住插头的可能
- 多功能设计，经济适用的1/4"模块化跳线板，带两行插口
- 48个平衡通道带PCB全布线插口（24个垂直安装PCB板），24对前端通道和后部24对通讯通道

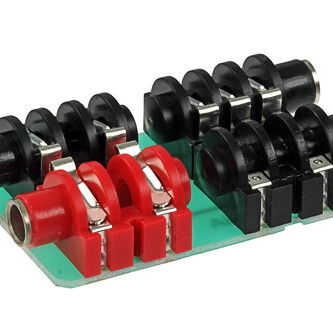

- 插口PC卡包含4个带不变色触点的平衡1/4"插口，安全保持，无须使用螺帽 – 不掉落，损坏，丢失部件
- 单独抽取PC板，简单实现变更结构
- 标准插口镀灰色，易于识别
- 包含4个指示带，用于前面或后部面板
结构

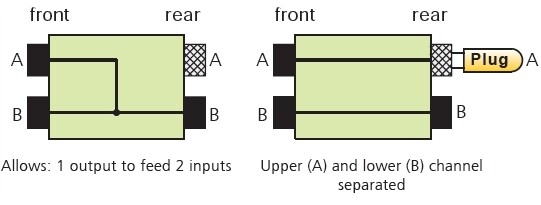

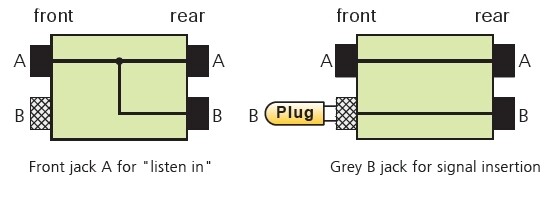

标准结构，运输时，处于下排半环通状态。单独抽取PC板，简单实现结构变更。将插头插入灰色插口，使顶部与下行绝缘。合理使用NYS-SPCR1模块，可灵活解决发送/接收应用（见配件）。
标准
转变
接地

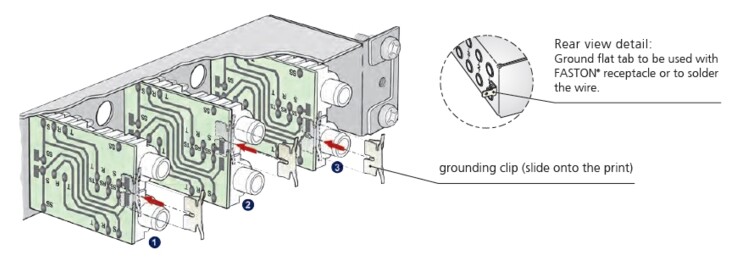

灵活的接地系统，在通讯通道的接地片上附上解开的接地夹，可分开每一通道，达到如下转变：
- 单独（不带接地夹）：每一通道接地（套管接触）仅与插入的1/4''插头接地片连接。这是运输时的标准结构。
- 底座通用（1）：通过接地夹和底座，使相关的通道接地片（套管接触，顶部和下行）连接至接地平片
- 底座顶部（2）：通过接地夹和底座使通道顶部接地（套管接触）连接至接地平片
- 底座底部（3）：通过接地夹和底座使通道底部接地（套管接触）连接至接地平片
技术信息
| Product | |
| 产品 | NYS-SPP-L1 |
| 连接类型 | 跳线板 |
| Electrical | |
| 信号类型 | AES/EBU 信号 (模拟) |
| 接触电阻 | < 10 mΩ |
| 接触电阻 | < 10 mΩ |
| 绝缘强度 | 1 kVdc |
| 频率范围 | DC to > 50 MHz |
| 绝缘电阻 | > 1 GΩ @ 500 V dc |
| 通道分隔 | > 100 dB @ 10 kHz, 600 终止 > 40 dB @ 6 MHz, 110 终止 |
| 手柄幻象电源 | 无 |
| Mechanical | |
| 插入力 | < 20 N |
| 拔出力 | > 10 N |
| 使用寿命 | > 10000 次插拔 |
| 锁紧装置 | 保持弹簧 |
| Material | |
| 触点 | 青铜， 镀锡 (开关触点) |
| 外壳 | ABS (插口) |
| 前面板 | 钢 |
| Environmental | |
| 运行温度 | -30 °C to +80 °C |
