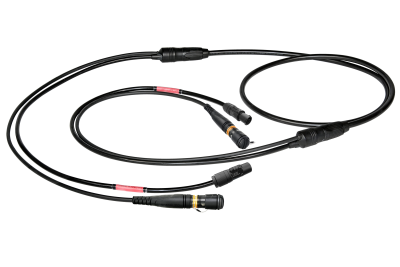

opticalCON POWERSPLIT
坚固耐用的混合多通道电缆组件，包括电源线（240V AC / 16A / 1.5或2.5mm2）和光纤线（最多12个通道）。 恶劣环境和移动应用下需要交流电源和多股光纤的完美解决方案。 适用ENG / SNG。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 基于opticalCON和powerCON TURE1 TOP连接器的多通道解决方案
- 需要大量布线的应用的完美解决方案。优化点对点多通道路由和ENG/SNG应用
- 一根混合电缆可替代多达7条标准电缆，减少了绕线工作量，重量和空间要求
- POWERSPLIT混合多通道电缆由电源线（240V AC / 16A / 1.5或2.5mm2）和多通道光纤线（最多12个通道）组成
- powerCON TRUE1 TOP和opticalCON ADVANCED DUO / QUAD / MTP连接器的创新坚固设计，适用恶劣的户外环境和移动应用
- 极长的使用寿命（最多5000个插拔周期）
- 可锁的powerCON / opticalCON连接器可确保安全无间断的电源和数据传输
- 连接条件下，整体防水等级符合IP65
- 创新的OpticalCON球面闸板保证，即使在未连接的条件下也能保护光纤连接免受灰尘侵害，并减少维护量
- 可定制外形
下载
- Drawing opticalCON POWERSPLIT 2.5mm2
- Drawing opticalCON POWERSPLIT 2.5mm2
- Drawing opticalCON POWERSPLIT 1.5mm2
- Drawing opticalCON POWERSPLIT 1.5mm2
- 光缆数据表 - opticalCON POWERSPLIT 2.5mm2
- Cable datasheet - opticalCON POWERSPLIT 1.5mm2
- opticalCON有效性
- 工程应用 - opticalCON
- opticalCON 产品册 - 英文
- VDE Certificate opticalCON POWERPSLIT (2023-12-22)
在传统和成熟的LC或MTP连通性以及耐用的全金属外壳基础上，opticalCON DUO/QUAD/MTP电缆连接器可容纳多达12个PC/APC通道。opticalCON产品具有弹簧式推拉锁定机制以及使用聚芳基酰胺线保证了出色光缆保持力，其自动运行的密封盖为光纤连接提供出色的防垢防尘保护。可选不同长度的光缆以及手提包光缆或者空气卷盘光缆。
powerCON TRUE1 TOP是可锁的16A rms (USA: 20A)真正干线连接器，任何苛刻环境下的可锁电源连接应用场景下，替代设备耦合器。
注意：powerCON TRUE1 TOP是一个带遮断容量（CBC）的连接器，支持热插拔。

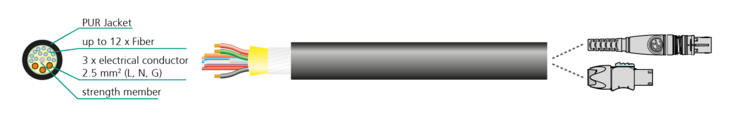

电缆横截面 2.5mm2
电缆横截面 1.5mm2
平均电压降

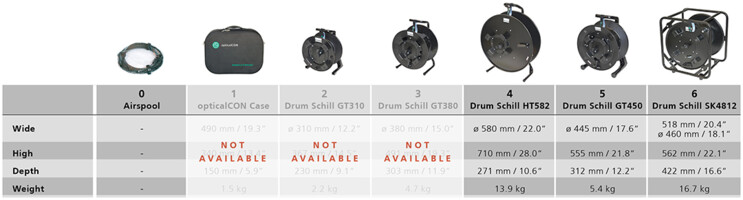

包装选择和最大光缆长度
opticalCON 性能
技术信息
| Product | |
| 产品 | opticalCON POWER SPLIT |
| Mechanical | |
| 光缆保持力 | 500 N |
| 插入力 | < 45 N |
| 拔出力 | < 45 N |
| 使用寿命 普遍 | opticalCON DUO/QUAD 5000 次插拔 |
| 使用寿命 普遍 | opticalCON MTP: 2500 次插拔 |
| Wiresize | |
| 锁紧装置 | 推拉式 |
| Material | |
| 尾套 | 橡胶(EPDM) |
| 套管 | 锌压铸 (ZnAl4Cu1) |
| 内芯 | 聚酰胺 (PA 6, PBT 30 % GR, PBT 50 % GR) |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 黑铬 |
| 夹线套 | 黄铜 (CuZn39Pb3) + PU, 镍 |
| Environmental | |
| 运行温度 | -40 °C 至 + 70 °C |
| Optical | |
| 插入损耗 | < 0.9 dB |
| 移动光缆 | |
| 颜色 | 黑色, 哑光 |
| 内径 | 单模 9 µm (G.657A), 多模 50 µm µm (OM3) |
| 包层直径 | 125 µm |
| 最小弯曲半径 | 24.2 cm |
| 光纤数量 | 8 |
| 重量 | 114 kg/km |
| 光缆直径 | 11.7 mm |
