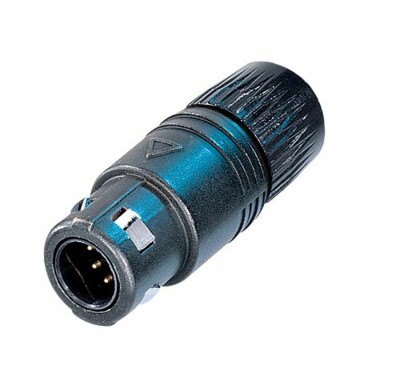

OSC8M
8芯公头电缆连接器，卡盘式夹线设计，焊接接点，180°接口方式，镀黑外壳
neutriCON系列连接器是为使用于环境苛刻恶劣的多极/工业应用领域而打造的。全金属设计的圆形连接器，坚固耐用，拥有简易便利的无螺安装方式，灵活的部件组成，以及推挽式锁定结构。
Selection of topics
特征和性能
下载
技术信息
配件
特征和性能
- 插针可选1-8芯
- 易于安装：可在分解状态下焊接，避免复杂频繁的电线接触
- 精密制造，坚固耐用的全金属设计
- 推挽式自动锁定系统
技术信息
| Product | |
| 产品 | OSC8M |
| 连接类型 | neutriCON |
| 类别 | 公 |
| Electrical | |
| 接触电阻 | ≤ 5 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 0.5 GΩ (湿热测试之后 IEC 68-2-30) |
| 单个触点额定电流 | 7,5 A |
| 额定电压 | < 50 V |
| Mechanical | |
| 电缆外径 | 3 - 7 mm |
| 电缆保持力 | > 50 N |
| 插入力 | < 25 N |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 1 mm² |
| 电线尺寸 | 18 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 推拉 |
| Material | |
| 触点电镀 | 0.3 µm Au hard alloy over 2 µm Ni |
| 触点 | 黄铜 (CuZn35Pb2) |
| 内芯 | PBTP 15 % GR |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 黑铬 |
| 夹线套 | 聚缩醛 (POM) |
| Environmental | |
| 可燃性 | UL 94 HB |
| 防护等级 | IP 5X |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
